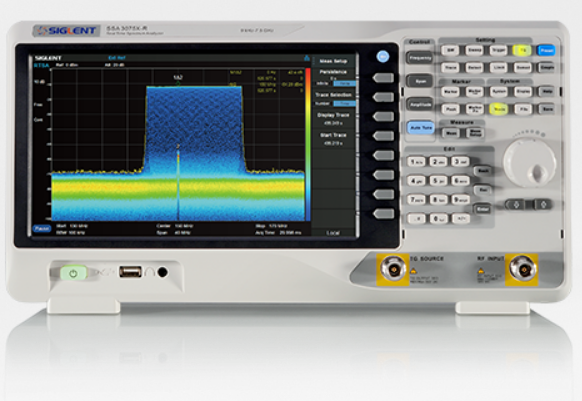

鼎陽SSA3000X-R 實時頻譜分析儀
- 價格：面議
- 購買咨詢：
-
產品介紹
主要特性
頻率范圍從9 kHz ~ 7.5 GHz
最高實時分析帶寬40 MHz
100% POI 最短信號持續時間 7.2 us
頻譜圖采集量50000 幀
顯示平均噪聲電平 DANL -165 dBm/Hz （典型值）
相位噪聲< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
標配矢量網絡分析VNA功能以及DTF功能
性能優異的實時頻譜分析儀
SSA3000X-R系列實時頻譜分析儀是具有多種功能的射頻測量?jī)x器，采用成熟的射頻和數字中頻處理技術，性能出色，體積小巧，操作便捷，各項指標均達到了同類產品的國際領先水平，是一款性能優異的實時頻譜分析儀。
· 頻率范圍9 kHz 到3.2 GHz/5.0 GHz/7.5 GHz，最小分辨率帶寬1 Hz
· 顯示平均噪聲電平低于-165 dBm/Hz，全幅度精度優于0.7 dB
· 標配前置放大器，跟蹤源，遠程控制指令集，EasySpectrum上位機軟件
· 選配傳輸響應，駐波比測量，信號功率測量，EMI預兼容測試
矢量網絡分析
頻率范圍從最低100 kHz到最高7.5 GHz：
· 矢量網絡分析，支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
· 單端口方向40 dB，傳輸動態范圍超過70 dB，支持端口擴展和可配的速度系數；
· 顯示反射/傳輸系數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式；
· DTF電纜和天線測量，基于網絡分析時域測量的電纜和天線參數測量分析，可完成電纜故障點定位，阻抗分析等功能；
· 配置3.5G范圍N型OSL機械校準件；
高速穩定的實時頻譜采集、分析、顯示
SSA3000X-R實時頻譜分析儀可設定頻率模板觸發功能，無縫采集分析被測信號（帶寬信號），適用于觀測分析小信號和跳頻信號。
· 可選實時分析帶寬：標配25 MHz，選配40 MHz
· 豐富的顯示功能：提供光譜圖、概率密度譜和時間功率等多種顯示方式
· 可設定的頻率模板觸發功能
· 豐富的應用領域：無線連接和移動通信測量，寬帶信號捕獲與分析，通信和微波實驗課程，電磁兼容測試，天線和電纜測量等
豐富的測量功能
SSA3000X-R具備多種測量模式，滿足不同的測試需求：
· 頻譜分析模式：最小1 Hz的分辨率帶寬和低至-165 dBm/Hz的顯示平均噪聲電平
· 實時頻譜模式：支持Density，3D，Spectrogram，PvT等多種顯示方式，多維度觀察復雜瞬變信號
· 調制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM測量分析
?· 反射駐波測量：使用外置電橋?qū)崿F(xiàn)S11電壓駐波比測量，調試天線端口匹配
?· EMI預兼容測試：標配對數頻率軸和限制線，可選配EMI濾波器和準峰值檢波器
規格參數
| 測量頻率范圍 | ?SSA3032X-R：9 kHz~3.2 GHz SSA3050X-R：9 kHz~5.0 GHz SSA3075X-R：9 kHz~7.5 GHz |
| 分辨率帶寬 | ?SSA3032X-R：1 Hz~3 MHz SSA3050X-R：1 Hz~3 MHz SSA3075X-R：1 Hz~3 MHz |
| 顯示平均噪聲電平 | SSA3032X-R：-165 dBm/Hz SSA3050X-R：-165 dBm/Hz SSA3075X-R：-165 dBm/Hz |
| 單邊帶相位噪聲 | <-98 dBc/Hz@1 GHz，10 kHz offset，典型值 |
| 跟蹤源（標配） | ?SSA3032X-R：100 kHz~3.2 GHz SSA3050X-R：100 kHz~5.0 GHz SSA3075X-R：100 kHz~7.5 GHz |
| 實時分析帶寬 | 25 MHz（標配），40 MHz（選配） |
| 幅度準確度 | < 0.7 dB |
| 實時頻譜視圖 | 概率密度譜，瀑布圖，3D頻譜，時間功率譜 |
| 高級測量功能（選配） | CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor |
| 型號調制分析（選配） | AM， FM， ASK， FSK， MSK， PSK， QAM |
| 電磁兼容測試（選配） | EMI Filter and Quasi-Peak Detector， Log Scale and Limit Line |
| 通信接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 遠程控制能力 | SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet |
| 選遠程控制器 | NI-MAX， Web Browser， Easy Spectrum software， File Explorer |
| 顯示 | 10.1 英寸（1024x600）顯示屏，支持鼠標和鍵盤 |
