產品介紹

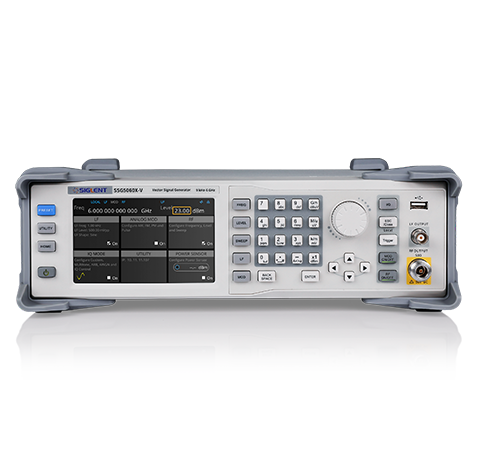

SSG5000X系列射頻模擬/矢量信號發生器?

• 輸出頻率范圍 9 kHz ~ 4 GHz/6 GHz?
• 指標電平范圍 -130 dBm ~ +20 dBm?
• 相位噪聲<-120 dBc/Hz@1 GHz 典型值，偏移 20 kHz(典型值）?
• 內部基帶源帶寬150 MHz?支持AM/FM/PM模擬調制及IQ調制

強大的ARB模式

消費類電子發展迅速，工程師在驗證產品性能時，需要模擬多種通信標準和協議信號。SSG5000X 支持協議文件播放，內置常用協議文件， 可產生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各種通信協議信號，幫助工程師完成通用電子設備及IoT設備的驗證工作。



在ARB模式下，還可產生、播放波形序列文件；生成多載波信號；給調制信號加入實時AWGN（加性高斯白噪聲），滿足接收機測量各種場景的測試；對信號進行削峰，并顯示CCDF值；使用mark標記波形文件的symbol，并輸出IQ_event觸發信號，可與另一臺機器實現波形同步。



CUSTOM模式-快速創建滿足測試標準的波形



IQ調制是一種非常有效的傳輸信息的調制方式，SSG5000X可輸出多種常用的IQ調制信號，比如QAM，PSK，ASK，FSK等。符號率作為其重要指標，在SSG5000X中，符號率可設置為高達120 Msps。



多音模式-輸出多音信號



多音信號由多個正弦信號組成，可用于音頻行業測試（Audio Measurements）。在通信行業中，雙音和多音信號也可用于測試放大器，接收機的非線性失真。幾乎所有的地面及衛星通信中都需要多音測試。SSG5000X-V 矢量信號源是產生用戶定義的多音信號的理想選擇。



功率計控制套件-修正線損



傳輸線越長，損耗越大，為了確保信號在經過傳輸線到達被測設備（DUT）之前仍具有良好的平坦度，需進行平坦度修正來補償傳輸線及開關阻抗造成的傳輸損耗。RF系統中傳輸損耗與頻率有關（頻率響應），SSG5000X可配合主流功率計，進行多個頻點的平坦度修正，可方便修正線損。



規格參數

---

最高頻率	4 GHz/6 GHz
頻率分辨率	0.001 Hz
指標電平范圍	-130 dBm ~ +20 dBm
相位噪聲	-120 dBc/Hz@1 GHz，偏移 20kHz（典型值）
幅度精度	0.7 dB（典型值）
調制模式	支持AM/FM/PM模擬調制，脈沖調制，支持I/Q調制

顯示	5英寸電容觸摸屏，方便用戶操作
接口	標配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)； 選配：GPIB
尺寸	W×H×D=338×113×369 mm
凈重	5.3 kg























型號

頻率范圍

頻率分辨率

IQ調制

最大輸出功率

相位噪聲

顯示

通信接口

SSG5040X

CW MODE: 9 kHz ~ 4 GHz

0.001 Hz

不支持

26 dBm

<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）

5英寸電容觸摸屏，800（RGB）*480

USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 選配GPIB

SSG5060X

CW MODE: 9 kHz ~ 6 GHz

0.001 Hz

不支持

26 dBm

<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）

5英寸電容觸摸屏，800（RGB）*480

USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 選配GPIB

SSG5040X-V

CW MODE: 9 kHz ~ 4 GHz / IQ MODE: 10 MHz ~ 4 GHz

0.001 Hz

支持

26 dBm

<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）

5英寸電容觸摸屏，800（RGB）*480

USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 選配GPIB

SSG5060X-V

CW MODE: 9 kHz ~ 6 GHz / IQ MODE: 10 MHz ~ 6 GHz

0.001 Hz

支持

26 dBm

<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值）

5英寸電容觸摸屏，800（RGB）*480

USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 選配GPIB
