產品介紹

一諾高精度功率分析儀VIEW770產品說明書下載

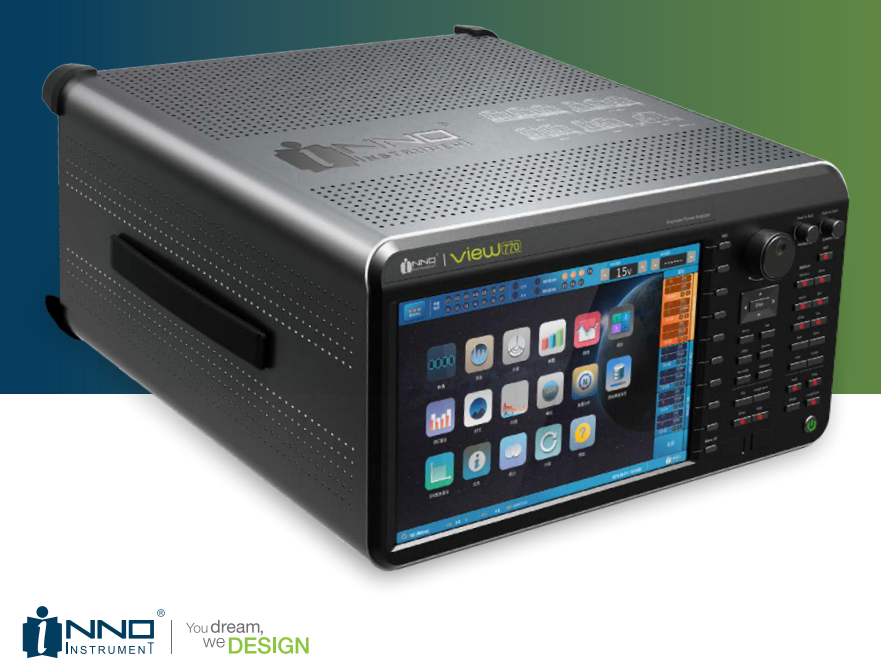

VIEW770 高精度功率分析儀可用來測量變頻器、 電機、 變壓器等功率轉 換裝置的電壓、 電流、 功率、 效率等各種參量。 儀器最多提供7個功率輸 入單元， 2個電機輸入通道， 并且支持多種類型的功率模塊組合。 其測量量程、 精度的多樣性使其可以廣泛用于各行各業， 比如電動汽車、 新能 源、 變頻器、 電機、 電池、 照明、 家用電器以及航空電子行業等。 儀器 功能強大， 具備多通道輸入、 高速采樣， 實時數值顯示、 波形顯示、 趨 勢圖、 棒圖和矢量圖等多種顯示功能， 運用其諧波分析、 電機評價、 電 壓波動及閃變測量和FFT（ 快速傅里葉變換 ）等功能可對各種系統進行高 效測量和分析。

• 最高測量精度： ±(讀數的0.01%+量程的0.02%）
• 帶寬： DC，0.1Hz-5MHz
• 7個功率測量通道+2個電機輸入通道
• 可組合配置，多種輸入范圍和精度的模塊
• 同時7諧波獨立分析
• 最高500次諧波分析
• 瞬時功率測量
• X-Y顯示
• 最高10ms數據更新率
• 128GB/512GB固態硬盤

功能優勢和特點

多種類型的輸入模塊

VIEW770支持不同電壓、電流輸入范圍以及不同精度的模 塊，一臺儀器上最多可安裝7個模塊，而且可以是不同的規格。這樣用戶可以根據自己的不同需求，選配不同規格的 模塊，量身定制所需儀器，只需一臺功率分析儀便可實現多種應用。目前提供6種不同規格的模塊，并且新的模塊在陸續更新中。

傳感器電源

VIEW770的功率模塊上有傳感器電源供電接口，當用戶選用的傳感器需要供電電源時，可以由儀器的這個端口直接供電。摒棄了傳統的傳感器需要外配供電裝置的方式，技術上的卓越改進使用戶使用上更加方便快捷。

人性化的操作界面

VIEW770采用12.1吋高分辨率觸摸顯示屏，支持觸摸操作。圖形化的功能模塊設計，便于用戶直觀操作。同時，還支持按鍵、旋鈕及鼠標操作。一鍵進入通道配置參數列表，多種配置參數在同一屏幕上顯示，可同時查看和設置相關參數，更方便進行輸入相關的參數設置。

強大的顯示功能

可以實現多種類型顯示，包括數值、波形、棒圖、趨勢、矢量等，高清大顯示屏還可將更多信息顯示于同一界面，一個
界面可以同時顯示數值、波形、棒圖和趨勢等多種信息。

自動量程快速切換

自動量程時，儀器的實際量程根據輸入信號的大小自動切換。但是，傳統的量程切換是逐檔變化的，而每檔的切換都需要時間。如果輸入信號變化較大，切換到合適的量程就需要很長的時間，而這段時間內的數據就無法測量，造成測量數據的丟失。VIEW770在自動量程時，當輸入信號超過了當前的量程，會先切換到最大量程，然后根據測量到的數值，直接切換
到最合適的量程，這樣可以大大縮短自動量程下量程切換的時間，減少測量數據的丟失。

電流相位補償

VIEW770具有相位補償功能，能以0.01°的分辨率對電流進行相位補償，以提高功率的測量精度。同時，VIEW770內部的相位補償功能，可以更加準確的進行高頻或低功率因數的功率測量。

最高10ms更新率+自動更新率

VIEW770的數據更新率為10ms～20s、Auto。最快10ms的更新率，可以在保證高精度的基礎上進行高速運算，并通過獨立數字濾波器技術確保測量值的穩定性。開啟自動更新率模式，可追蹤從0.1Hz開始變化的頻率信號，根據輸入信號的頻率自動改變數據更新率，便于對變化的信號進行更精準的測量。

周期分析測量

可計算交流輸入信號每個周期的電壓、電流、功率等參數，最多測量多達3000個周期的數據，并按周期排列顯示測量值。

積分功能

積分功能包括功率積分、電流積分等，可以計算電能（Wh）或電荷（Ah）。同時，有功功率積分有兩種模式：買賣電，進行正負交流功率積分以統計電網的買電賣電電能；或充放電，進行正負瞬時功率的積分以統計電池的充電放電電荷。
另外，當長時間積分時，如果輸入信號有較大變化，會造成不合適的量程帶來的測量誤差。在積分時可以打開自動量
程功能，可以自動調整量程，有效減少這種誤差。

諧波分析

可同時對所有7個功率通道進行諧波分析測量，并且可以選擇不同的PLL源，大大提高了在變頻電機、機器人、照明等領域的諧波測量效率。測量的諧波次數最多可達500次。

雙電機評價

VIEW770可接入扭矩轉速傳感器的模擬或脈沖輸出信號，測量電機的轉速/方向、扭矩、同步速率、機械功率、滑差、
電角度、效率等參數。輸入還可以分成兩組，同時測量兩個電機的參數，更適合于電動車等多電機使用場合。

瞬時功率測量

VIEW770對顯示的波形之間進行運算，并可顯示運算后的波形。比如將電壓和電流的波形進行乘法運算，便可顯示測量信號的瞬時功率波形，并可測量數值大小。

X-Y顯示功能

FFT功能（快速傅里葉變換）

FFT功能可以設置采樣點數、采樣比等參數，分析輸入信號的頻譜，這樣可以觀察到諧波測量中無法顯示的頻率部分。

IEC諧波及電壓閃變

IEC諧波測量符合IEC61000-4-7標準，可測量和顯示包含間諧波的電流諧波值。還可以根據IEC相關標準，進行電壓波動與閃變的測量、分析與判定。

大容量存儲及打印

VIEW770可對電壓、電流、功率等測量數據以及電壓、電流顯示波形數據進行實時存儲，最快存儲速率可達100次數據每秒。另外，還可以實現采樣原始數據的保存，便于后期對數據進一步處理分析。儀器內置大容量存儲空間，真正實現大容量、高效率存儲。同時，VIEW770通過USB或LAN口，可外接打印機，以便于進行現場打印。

INNO VIEW770 Viewer軟件

INNO VIEW770 Viewer軟件是一款PC應用軟件，用戶可以在遠程PC端對儀器實現遠程控制，并顯示數值、單雙諧波、趨勢、矢量、棒圖、組合、IEC諧波、FFT、閃變、電機、周期分析、X-Y圖表、低壓穿越顯示等，并可將數據保存在PC
端，可保存并打印IEC諧波和閃變的數據報告。
