產品介紹
- 4 插槽主機最多可安裝 4 個模塊，總功率高達 600 W。 有 30 多款直流電源模塊可供選擇（需單獨訂購模塊）
- 電壓表準確度： 高達 0.025% + 50 µV，分辨率高達 18 位
- 安培計準確度： 高達 0.025% + 8 nA，分辨率高達 18 位
- 任意波形發生器功能： 帶寬高達 100 kHz，輸出功率高達 500 W
- 示波器功能： 可對電壓和電流進行數字化轉換，200 kHz，512 kpts，分辨率高達 18 位
- 數據記錄儀功能： 測量間隔從 20 µs 到 60 s，每個數據記錄最多存儲 5 億個讀數
- 4 GB 非易失性數據存儲器，用于存儲數據記錄、示波器跡線、儀器設置
- 便于使用的研發工具，可為被測器件生成和測量直流電壓和電流。
- 強大的綜合功能，包括多達 4 個電源、數字萬用表、示波器、任意波形發生器和數據記錄儀功能。
- 無需編程即可使用所有功能；可使用前面板上的控制功能或 14585A 控制與分析軟件。
- 通過直觀的專用物理控制系統控制常用功能。
- 大型彩色圖形顯示屏讓您可以輕松查看復雜數據。
- 連接和控制功能采用顏色編碼進行顯示，使您可以快速進行設置，不會出現錯誤。
- 可通過標配的 GPIB、LAN 和 USB 接口進行編程；符合 LXI 標準。

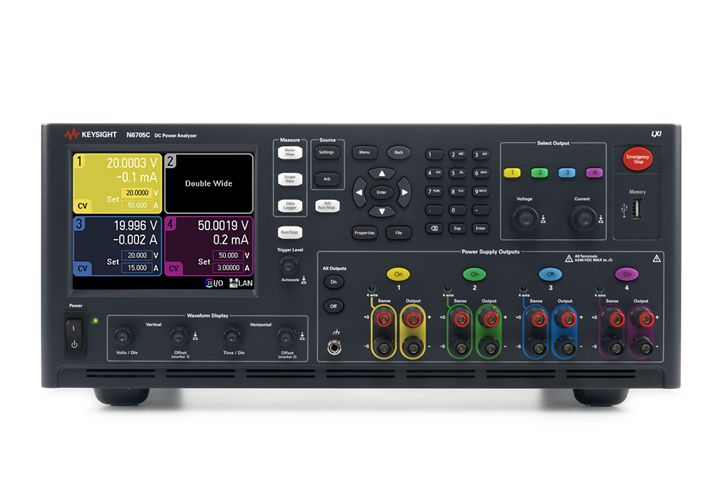

N6715C 是一款可定制的直流電源分析儀系統，在裝運之前已經過全面測試并組裝完畢。 每臺 N6715C 包括一個 N6705C 主機和 1 至 4 個模塊。 模塊作為 E6715C 的選件訂購。
特點
N6715C 定制配置的基礎型直流電源分析儀
N6715C 直流電源分析儀是一款定制的系統，在裝運之前已經過全面測試并組裝完畢。 每臺 N6715C 均包括一臺 N6705C 主機（在下面詳細介紹）和 1 到 4 個直流電源模塊，直流電源模塊的總輸出功率高達 600 W。 要指定在 N6715C 上安裝的模塊，您可以將該模塊作為 N6715C 的選件訂購。
N6705C 為您節省寶貴時間
N6705C 直流電源分析儀將多達 4 個先進電源與數字萬用表、示波器、任意波形發生器和數據記錄儀功能融為一體，可以顯著提高為被測器件提供和測量直流電壓和電流的效率。 N6705C 可獨立測量被測器件的輸入電流，無需使用多個設備構建包括傳感器（例如電流探頭和分流器）在內的復雜測量系統。 它也無需開發和調試程序，即可控制儀器組合并進行有效的測量，因?yàn)榍懊姘逡呀?jīng)提供了所有功能和測量。 它還可與 14585A 控制與分析軟件一起使用，獲得更強大的控制和分析功能。 若需要自動進行工作臺設置，N6705C 可通過 GPIB、USB、LAN 進行完全編程，并且符合 LXI C 類標準。
N6705C 可為客戶量身定做，滿足客戶的特殊需求
N6705C 提供了靈活的配置，可滿足您對電源和分析功能的需求。 它是一款 4 插槽主機，可安裝多達 4 個直流電源模塊，直流總輸出功率高達 600 W。 模塊需單獨訂購。
N6705C 和 N6700 模塊化電源系統支持相同的模塊，可選擇的模塊超過 30 種。 適用于 N6705C 的基礎電源包括：50 W、100 W 和 300 W 功率；電壓高達 150 V，電流高達 50 A 適用于 N6705C 的高性能電源包括：50 W、100 W、300 W 和 500 W 功率；電壓高達 60 V，電流高達 50 A 適用于 N6705C 的精密型電源包括：50 W、100 W、300 W 和 500 W 功率；電壓高達 60 V，電流高達 50 A 適用于 N6705C 的源表模塊包括：20 W 功率；電壓高達 20 V，電流高達 3 A. 每個模塊均內置了電壓計、安培計、示波器、任意波形發生器和數據記錄儀功能。
功能特性：
主要技術指標
輸出通道數
最多 4 個
總功率
400 至 1200 W
紋波和噪聲
< 350 µVrms
精度:
0.025% +1.8 mV
現代化的連通性
USB、LAN 和 GPIB
