產品介紹
特性
● 電化學阻抗譜 (EIS)： 用于測量鋰離子電池電芯
● 20 個多路復用通道： 采用 19 英寸、3U 尺寸的緊湊設計
● 1 毫赫茲 (mHz) 至 10 千赫茲 (kHz) 頻率范圍：提供寬頻分析能力
● 高達 10 安培 (A) 的交流激勵 ( 峰峰值 )： 適用于圓柱形、軟包和方形鋁殼電芯
● 多正弦測量技術： 比傳統掃頻測量快數百倍
● 20 個四線制 PT100 溫度測量通道： 精確同步監測溫度
● 集成直流電源：提供高達±1 安培 (A) / 5 伏特 (V)，支持在充放電過程中進行 EIS測量
● 在執行 EIS 測量前，無需斷開與電池循環測試儀的連接
● USB 設備端口和 2 個 CAN 總線接口： 便于連接與集成
● 低功耗： 無需主動冷卻
● 可輕松與 EA-BCTS 等循環測試系統結合使用，深入洞察電池質量
隨附電池阻抗測量 PC 軟件
● 輕松配置設置
● 利用內置的可視化和分析工具評估測量結果
● 以首選文件格式記錄結果
● 執行標準掃頻測量或快速多正弦測量，滿足不同需求
● 可在充放電過程中進行 EIS 測量
關鍵應用
● 來料檢驗
● 電芯老化監測與預測
● 研究與開發
精準測量阻抗，實現極速吞吐

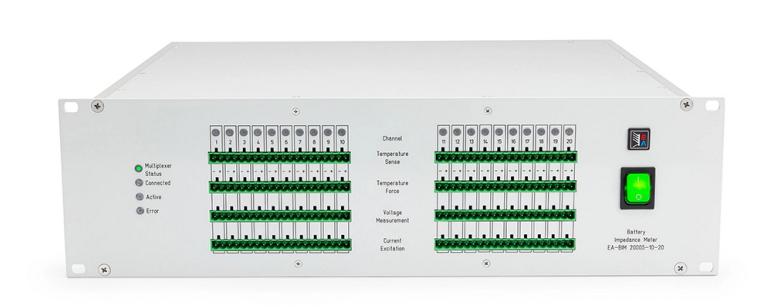

電化學阻抗譜 (EIS) 測量為深入了解鋰離子 (Li-ion) 電池電芯的質量提供了關鍵洞察。然而，測試大量電池電芯可能成為耗時的瓶頸。EA-BIM 20005提供快速、精準的 EIS 測量，擁有 20 個測量通道 和極高的吞吐量。其附帶的軟件、行業標準接口和低功耗特性，讓您能夠輕松地將此電池阻抗分析儀集成到您的工作流程中。
深入洞察電芯質量
EA-BIM 20005提供 1 毫赫茲 (mHz) 至 10 千赫茲 (kHz) 的頻率范圍和優于 1% 的阻抗測量精度，專為滿足大批量鋰離子電池測試所需的關鍵洞察而優化。
其交流 (AC) 激勵高達 10安培 (A) (峰峰值)，適用于圓柱形、軟包和方形鋁殼電芯。每個 EIS通道都配備一個高精度四線制 PT100溫度測量通道，使您能夠用一臺儀器同時跟蹤阻抗和電芯溫度。
該儀器便于將 EIS與循環測試相結合，從而更深入地了解電芯質量。它包含一個內置直流 (DC)功率級，可提供±1 安培 (A) / 5伏特 (V)，以方便在充放電過程中進行測量。它也可以集成到更大的電池測試系統（如 EA-BCTS）中。進行 EIS測量時，電池測試系統無需斷開連接且不會對結果產生負面影響，進一步簡化了測試流程。
超快速 EIS 測量
傳統的 EIS 測量系統通常在每個測試頻率上施加電流并測量產生的電壓。相比之下，EA-BIM 20005采用創新的多正弦激勵技術，可同時在多個頻率上進行阻抗測量，使其速度比傳統的掃頻測量快數百倍。EA-BIM 20005也能執行標準的掃頻測量，便于用戶將結果與其他儀器進行比較。此外，其集成的測量系統通過一個 20通道高速多路復用器連接被測設備，可在實現快速測量的同時保持較低的單通道成本。
輕松將高吞吐量 EIS 集成到電池測試工作流程
為了開箱即用地進行 EIS 測試，隨附的 PC軟件靈活且易于使用。EA-BIM 20005 通過儀器后部的 USB設備端口連接到您的 PC。您可以輕松配置系統并立即開始進行 EIS測量。利用內置的可視化和分析工具評估測量結果，并以您首選的格式記錄結果。
儀器包含兩個板載 CAN 總線接口，便于集成到電池循環測試系統中并支持定制測試程序開發。憑借僅需 3U 空間即可容納 20 個EIS 通道，EA-BIM 20005有助于節省寶貴的臺面和地面空間，而其低功耗特性則減少了對主動冷卻的需求。
| 參數 | 值 |
|
交流電流輸出 (1 Hz - 10 kHz)
|
最大 10 A (峰峰值)
|
|
交流電流輸出 (100mHz - 1Hz)
|
最大 10 A (峰峰值)
|
|
交流電流輸出 (10mHz - 100mHz)
|
最大 5 A (峰峰值)，視電芯電壓而定
|
|
交流電流輸出 (1mHz - 10mHz)
|
最大 2.5 A (峰峰值)
|
|
交流激勵
|
并行多正弦操作，最多32個頻率點
|
|
直流電流輸出（充放電選項）
|
最大±1A
|
| 直流阻抗測量（充放電期間） |
支持。在充電、放電或溫度變化測試期間可以并行阻抗測量，但必須注意選擇最低頻率和激勵周期，以確保電池狀態在阻抗測量期間不會發生顯著變化。
|
| 電池阻抗測量（溫度變化期間） |
支持。在充電、放電或溫度變化測試期間可以并行阻抗測量，但必須注意選擇最低頻率和激勵周期，以確保電池狀態在阻抗測量期間不會發生顯著變化。
|
| 直流電壓范圍 |
0-5V
|
| 頻率范圍 |
1 mHz - 10 kHz。交流激勵頻率限制交流激勵電流。在 1 Hz - 10 kHz范圍內，最大電流限制為 10 A (峰峰值 )；在頻率低于 <1 Hz 時，最大電流限制為 5 A (峰峰值 )。
|
| 頻率精度 |
100ppm
|
| 阻抗范圍 |
0.1 mΩ 至 100 mΩ
|
| 接口 |
USB，CAN（可自由配置）
|
| 溫度測量單元 |
1（PT100，四限制測量）
|
| 溫度通道 |
20（多路復用）
|
| 電壓輸入分辨率（直流） |
<0.5mV
|
| 電壓輸入分辨率（交流） |
<2 µV
|
| 精度[Z](典型值，校準后) |
<1%
|
| 精度 arg(Z)(典型值，校準后) |
<0.5°，視電芯電壓而定
|
| 輸入功率 |
<60W
|
| 輸入電壓 |
100-230V AC
|
| 尺寸（寬×深×高） |
19" x 19.7" x 5.25" (19" x 50 cm x 3U)
|
| 工作環境溫度 |
+10°C 至 +30°
|
訂購信息
儀器型號及推薦配件
| 項目 | 描述 |
| EA-BIM 20005-10-20 | 電池阻抗分析儀，含20個阻抗通道和20個PT100溫度通道 |
| EA-BIM CABLE SET | 推薦的線纜套裝，適用于20個電池電芯和20個溫度傳感器，長度5米（15英尺） |
